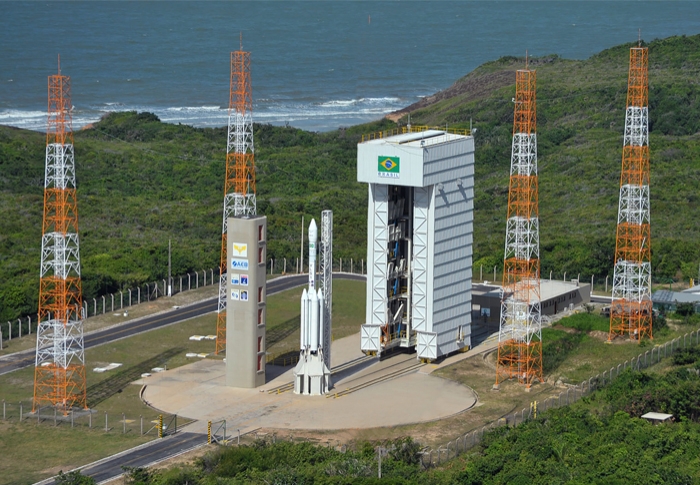

Vista geral da obra
Vista geral da obra Torre - vista frontal Torre - vista frontal com portas abertas Torre em montagem
Torre em montagem - detalhe das plataforma articuladas Internal View  – Mobile platform Vista interna – plataforma móvel

Obra: Torre do Centro de Lançamento de Foguetes - VLS
Local: Alcântara – MA

É uma construção especial, por ser um edifício móvel com plataformas articuladas, executada dentro de rigorosas especificações estruturais e precisão dimensional, que exigiu rigoroso controle técnico e logístico, com procedimentos especiais de engenharia.

Denominada Torre Móvel de Integração, esta torre é construída totalmente em estrutura metálica, com peso de 390 toneladas e altura total de 33,50 m (equivalente a um prédio de nove andares) e cinco níveis de plataformas articuladas, e é utilizada para montagem do foguete espacial, preparando-o para o lançamento.

Tem a característica de ser um edifício móvel, que na ocasião do lançamento, toda a Torre de 390 toneladas desloca-se sobre trilhos a uma distância de 54 metros da posição do foguete espacial, para não ser danificada pelo aquecimento gerado pelo lançamento.

A Estrutel foi responsável pelo projeto estrutural, fabricação total da torre e também pela montagem na base de Alcântara.

A torre é composta de: Chassi de apoio da torre; estrutura metálica da edificação composta de pilares e vigas com montagem totalmente aparafusada; plataformas fixas e móveis; estrutura da cobertura; estrutura para fechamentos laterais; cobertura e fechamentos executados em painéis termoacústicos em alumínio pré-pintado com isolamento em poliuretano expandido; vigas de rolamento para ponte rolante com capacidade 20 t.; escadas externas e internas; portas frontais; paredes metálicas corta-fogo; poço do elevador; pisos em alumínio xadrez; proteção superficial das estruturas metálicas com galvanização a fogo de alta espessura e pintura de acabamento em tinta poliuretânica.

Aço
• Estrutura principal: ASTM A570 - Grau 50
• Estruturas auxiliares: Usi-Sac-300

Altura da torre: 33,5 m Peso: 390,00 Ton.
